主要硬件參數 | |
主板尺寸 | 155mm長*115mm寬*17mm高 |
CPU | ROCKCHIP RK3588 八核（A76+A55） |
NPU | 6T 算力神經網絡單元 |
GPU | ARM G61 MP4 |
內存 | LPDDR4x可配置4GB/8GB/16GB |
存儲器 | EMMC 5.1可配置32GB/64GB/128GB |
電源管理 | RK809-1 |
工作電壓 | 12V 2A以上 |
支持系統 | Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11 |
運行溫度 | -10到+60度 |
壽命 | 連續運行壽命大于5年以上 |
主板常用接口 | |
USB HOST | 8路USB口（5路外接，2路內插式，1路TYPE-C ） |
串口 | 7路串口，其中4路可設置RS232或TTL，其中一路為debug |
I2C | 1路I2C |
CAN | 3路CAN總線 |
RS485 | 1路RS485 |
GPIO | 8路可用GPIO |
HDMI輸出 | 1路HDMI 輸出，最高支持4K（與eDP復用） |
AHD輸入 | 支持4路720P AHD輸入 |
MIPI DSI 顯示 | 支持2路MIPI DSI 顯示屏 |
eDP 顯示 | 2路eDP顯示接口（與HDMI復用） |
LVDS顯示 | 支持單路雙路LVDS輸出，最高1920x1080 |
語音輸出 | 1路耳機左右聲道輸出，二路喇叭輸出 3W/8歐 |
語音輸入 | 1路麥克風輸入 |
以太網 | 支持一路千兆以太網（PCIE） |
WIFI | 支持WIFI 6 (AP6275) |
藍牙 | 1路5.0G 藍牙+BLE(AP6275) |
RTC | 外掛RTC（HYM8563）功耗小于0.2uA |
4G | 可內置4G模塊，支持移遠及展銳 |
TF卡 | 支持TF卡 |
RTC實時時鐘 | 外置紐扣電池支持掉電時間保存(獨立 HYM8563) |
系統升級 | 支持本地USB升級 |
RP-RK3588S功能及驅動支持列表 | |||||
Android 12.0 kernel 5.10.66 | Linux Debian | Linux Buildroot | Linux Ubuntu18.04 | 備注 | |
硬件功能 | |||||
HDMI0 1080P 4K 顯示 | ? | ? | ? | ? | |
ADH 4路攝像頭輸入 | ? | ? | ? | ? | |
MIPI顯示屏(5.5寸 720x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(7寸 1024x600加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(8寸 800x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(10.1寸 800x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(10.1寸 1920x1200加觸摸總成) | ? | ? | ? | ? | |
eDP0 顯示屏(13.3/15.6寸 1920x1080加觸摸總成) | ? | ? | ? | ? | |
LVDS顯示屏 支持單6單8雙8 | ? | ? | ? | ? | |
LED燈(進系統呼吸燈) | ? | ? | ? | ? | |
RTC(外掛HYM8563，掉電時間保存) | ? | ? | ? | ? | |
喇叭（底板可接3W/8歐嗽,播放聲音） | ? | ? | ? | ? | |
耳機（帶耳機檢測功能） | ? | ? | ? | ? | |
麥克風輸入 | ? | ? | ? | ? | |
攝像頭USB接口(雙目或單目) | ? | ? | ? | ? | |
AP6257 WIFI6 | ? | ? | ? | ? | |
藍牙 | ? | ||||
TYPE-C 口(3.0U盤/3.0 USB相機) | ? | ? | ? | ? | |
USB HUB | ? | ? | ? | ? | |
USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機) | ? | ? | ? | ? | |
USB2.0 HOST 排針式 X 2(2.0U盤/2.0 USB相機) | ? | ? | ? | ? | |
千兆以太網0 PCIE | ? | ? | ? | ? | |
調試串口 | ? | ? | ? | ? | |
串口0/1/3/4/6/7/8（可正常收發數據） | ? | ? | ? | ? | |
TF卡（測試最大128G TF卡相互傳文件） | ? | ? | ? | ? | |
復位鍵（系統復位功能） | ? | ? | ? | ? | |
升級鍵（長按上電能進入燒寫模式） | ? | ? | ? | ? | |
4G通迅 | ? | ? | ? | ? | |
CAN1/2/3 接收發送 | ? | ? | ? | ? | |
RS485 | ? | ? | ? | ? | |
總線驅動 | |||||
PCIE 驅動 | ? | ? | ? | ? | |
SPI 驅動 | ? | ? | ? | ? | |
ADC 驅動 | ? | ? | ? | ? | |
I2C 驅動 | ? | ? | ? | ? | |
PWM 驅動 | ? | ? | ? | ? | |
SDIO 驅動 | ? | ? | ? | ? | |
GPIO 驅動 | ? | ? | ? | ? | |
USB 驅動 | ? | ? | ? | ? | |
項目 | 最小 | 典型 | 最大 | |
電源參數 | 電壓 | 6.5 | 12V | 15 |
紋波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
含底板電流測試 | 開機電流 | 165mA | 275mA | 652mA |
桌面靜態電流 | 195mA | |||
環境 | 相對濕度 | -- | 65% | 75% |
工作溫度 | -10℃ | -- | 60℃ | |
存儲溫度 | -30℃ | -0℃ | 100℃ | |
主要硬件參數 | |
主板尺寸 | 155mm長*115mm寬*17mm高 |
CPU | ROCKCHIP RK3588 八核（A76+A55） |
NPU | 6T 算力神經網絡單元 |
GPU | ARM G61 MP4 |
內存 | LPDDR4x可配置4GB/8GB/16GB |
存儲器 | EMMC 5.1可配置32GB/64GB/128GB |
電源管理 | RK809-1 |
工作電壓 | 12V 2A以上 |
支持系統 | Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11 |
運行溫度 | -10到+60度 |
壽命 | 連續運行壽命大于5年以上 |
主板常用接口 | |
USB HOST | 8路USB口（5路外接，2路內插式，1路TYPE-C ） |
串口 | 7路串口，其中4路可設置RS232或TTL，其中一路為debug |
I2C | 1路I2C |
CAN | 3路CAN總線 |
RS485 | 1路RS485 |
GPIO | 8路可用GPIO |
HDMI輸出 | 1路HDMI 輸出，最高支持4K（與eDP復用） |
AHD輸入 | 支持4路720P AHD輸入 |
MIPI DSI 顯示 | 支持2路MIPI DSI 顯示屏 |
eDP 顯示 | 2路eDP顯示接口（與HDMI復用） |
LVDS顯示 | 支持單路雙路LVDS輸出，最高1920x1080 |
語音輸出 | 1路耳機左右聲道輸出，二路喇叭輸出 3W/8歐 |
語音輸入 | 1路麥克風輸入 |
以太網 | 支持一路千兆以太網（PCIE） |
WIFI | 支持WIFI 6 (AP6275) |
藍牙 | 1路5.0G 藍牙+BLE(AP6275) |
RTC | 外掛RTC（HYM8563）功耗小于0.2uA |
4G | 可內置4G模塊，支持移遠及展銳 |
TF卡 | 支持TF卡 |
RTC實時時鐘 | 外置紐扣電池支持掉電時間保存(獨立 HYM8563) |
系統升級 | 支持本地USB升級 |
RP-RK3588S功能及驅動支持列表 | |||||
Android 12.0 kernel 5.10.66 | Linux Debian | Linux Buildroot | Linux Ubuntu18.04 | 備注 | |
硬件功能 | |||||
HDMI0 1080P 4K 顯示 | ? | ? | ? | ? | |
ADH 4路攝像頭輸入 | ? | ? | ? | ? | |
MIPI顯示屏(5.5寸 720x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(7寸 1024x600加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(8寸 800x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(10.1寸 800x1280加觸摸總成) | ? | ? | ? | ? | |
MIPI顯示屏(10.1寸 1920x1200加觸摸總成) | ? | ? | ? | ? | |
eDP0 顯示屏(13.3/15.6寸 1920x1080加觸摸總成) | ? | ? | ? | ? | |
LVDS顯示屏 支持單6單8雙8 | ? | ? | ? | ? | |
LED燈(進系統呼吸燈) | ? | ? | ? | ? | |
RTC(外掛HYM8563，掉電時間保存) | ? | ? | ? | ? | |
喇叭（底板可接3W/8歐嗽,播放聲音） | ? | ? | ? | ? | |
耳機（帶耳機檢測功能） | ? | ? | ? | ? | |
麥克風輸入 | ? | ? | ? | ? | |
攝像頭USB接口(雙目或單目) | ? | ? | ? | ? | |
AP6257 WIFI6 | ? | ? | ? | ? | |
藍牙 | ? | ||||
TYPE-C 口(3.0U盤/3.0 USB相機) | ? | ? | ? | ? | |
USB HUB | ? | ? | ? | ? | |
USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機) | ? | ? | ? | ? | |
USB2.0 HOST 排針式 X 2(2.0U盤/2.0 USB相機) | ? | ? | ? | ? | |
千兆以太網0 PCIE | ? | ? | ? | ? | |
調試串口 | ? | ? | ? | ? | |
串口0/1/3/4/6/7/8（可正常收發數據） | ? | ? | ? | ? | |
TF卡（測試最大128G TF卡相互傳文件） | ? | ? | ? | ? | |
復位鍵（系統復位功能） | ? | ? | ? | ? | |
升級鍵（長按上電能進入燒寫模式） | ? | ? | ? | ? | |
4G通迅 | ? | ? | ? | ? | |
CAN1/2/3 接收發送 | ? | ? | ? | ? | |
RS485 | ? | ? | ? | ? | |
總線驅動 | |||||
PCIE 驅動 | ? | ? | ? | ? | |
SPI 驅動 | ? | ? | ? | ? | |
ADC 驅動 | ? | ? | ? | ? | |
I2C 驅動 | ? | ? | ? | ? | |
PWM 驅動 | ? | ? | ? | ? | |
SDIO 驅動 | ? | ? | ? | ? | |
GPIO 驅動 | ? | ? | ? | ? | |
USB 驅動 | ? | ? | ? | ? | |
項目 | 最小 | 典型 | 最大 | |
電源參數 | 電壓 | 6.5 | 12V | 15 |
紋波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
含底板電流測試 | 開機電流 | 165mA | 275mA | 652mA |
桌面靜態電流 | 195mA | |||
環境 | 相對濕度 | -- | 65% | 75% |
工作溫度 | -10℃ | -- | 60℃ | |
存儲溫度 | -30℃ | -0℃ | 100℃ | |

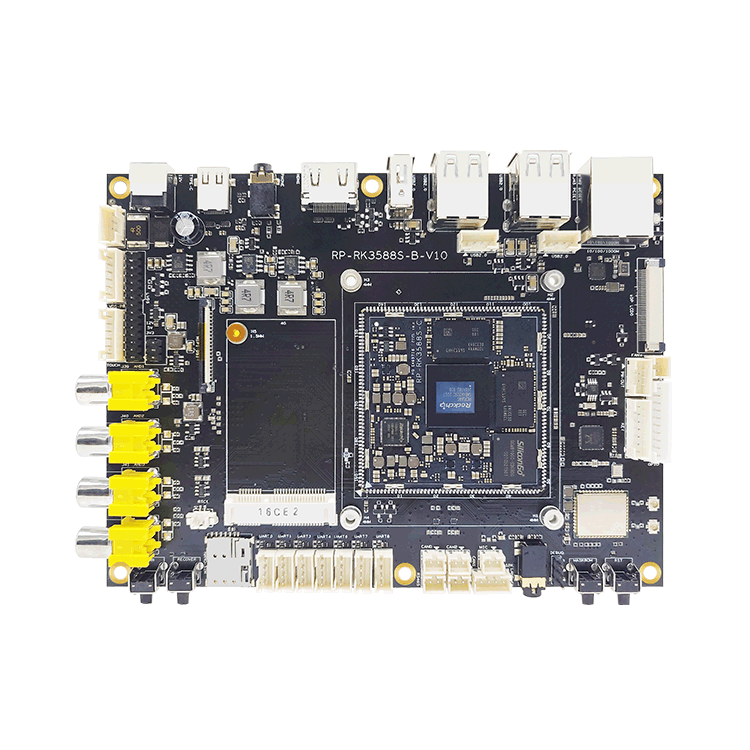

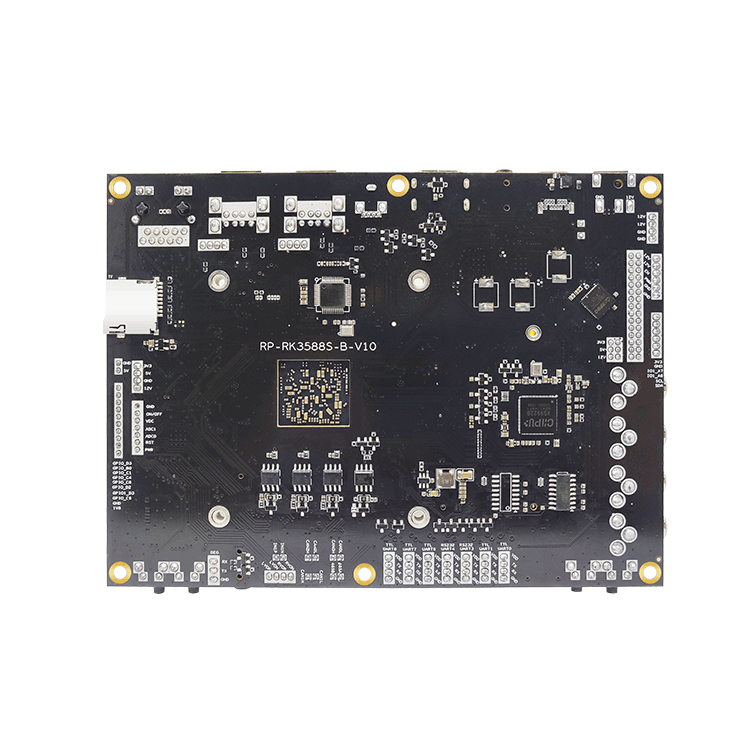

展示圖庫
