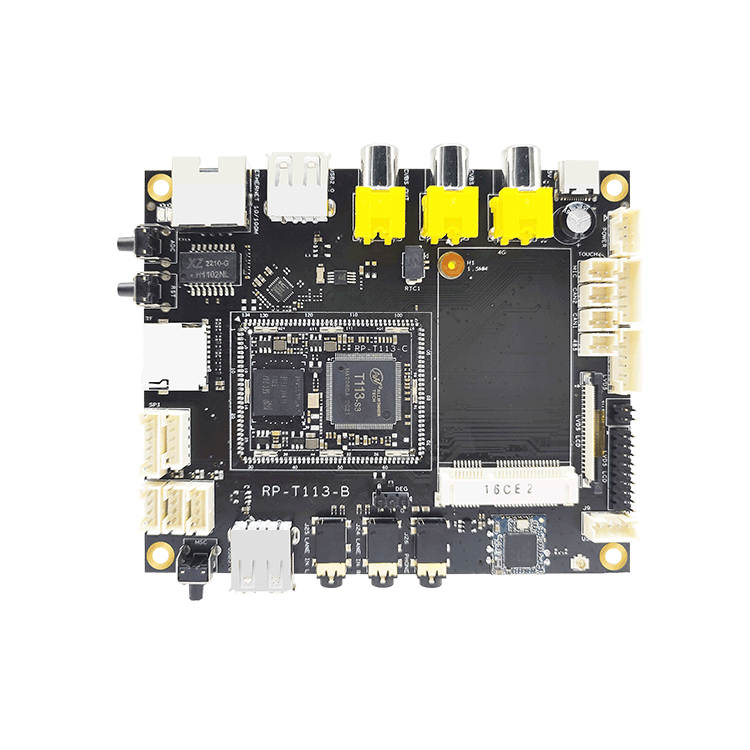

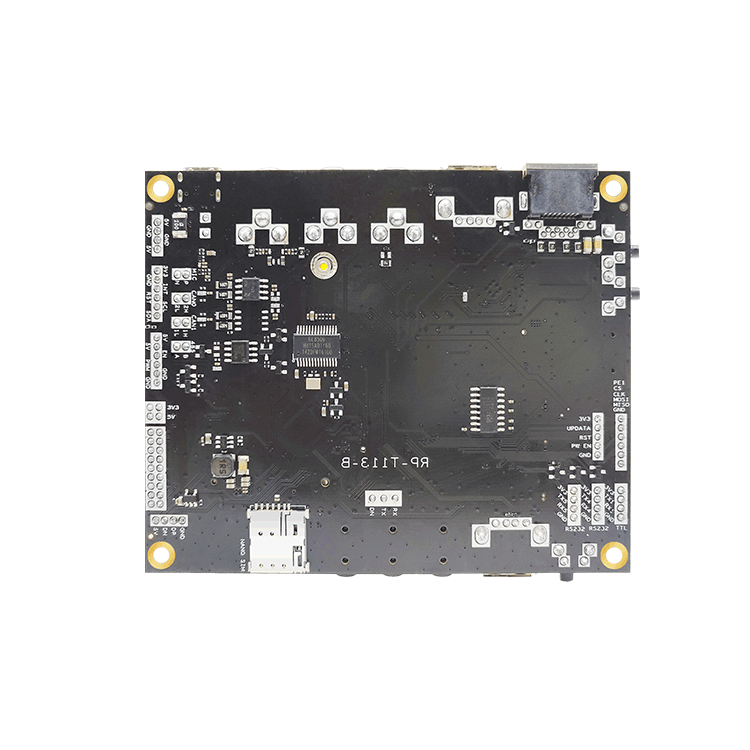

主板尺寸

110mm長*90mm寬*12mm高

CPU

AllWINNER RPT113 雙核ARM CortexTM-A7 CPU

內存

內置128MB DDR3

存儲器

EMMC 5.1 標配4GB 選配8G/16G/32G

電源管理

分立式設計

工作電壓

5V 500mA

支持系統

Linux5.4 QT5.12.5

運行溫度

-25到+85度

壽命

連續運行壽命大于5年以上

USB

4路USB口，1路OTG2.0，3路USB2.0

語音輸出

1路耳機左右聲道輸出，1路LANE OUT輸出

模擬語音輸入

3路模擬語音輸入

模擬語音輸出

1路耳機左右聲道輸出

CVBS

二路CVBS輸入，一路CVBS輸出

WIFI

支持WIFI  (RTL8723)

藍牙

1路4.2G 藍牙+BLE(RTL8723)

以太網

支持一路百兆以太網（RMII IP101GR）

LVDS

一路單6/8 LVDS輸出，最高1280x800

觸摸屏

支持I2C觸摸屏

CAN

1路原生CAN輸出

RS485

1路RS485

RTC

HYM8563 RTC時鐘，功耗小于1uA

UART

4路TTL串口，UART1,UART2路可設置RS232

ADC

4路ADC模擬輸入

GPIO

8路GPIO

I2C

1路I2C

SPI

一路SPI接口

系統升級

支持本地USB升級

Buildroot

Linux4.4.143

硬件功能

RGB 接口

√

USB

√

GPIO

√

ADC按鍵

√

RTL8723 WIFI

√

RTL8723 BT 4.2

√

以太網 10M/100M/1000M

√

耳機

√

lineout

√

串口

√

RTC

√

I2S_4ch輸入

USB2.0

√

CAN

√

RS485

√

總線驅動

ADC 驅動

√

PWM 驅動

√

SDIO 驅動

√

GPIO 驅動

√

USB 驅動

√

can驅動

√

i2s驅動

√

i2c驅動

√

spi驅動

√

電源參數

電壓

3.4V

5V

5.5V

紋波

--

50mV

RTC (HYM8563)

0.3uA

0.9uA

1.2uA

含底板電流測試

開機電流

14mA

55mA

76mA

桌面靜態電流

38mA

環境

相對濕度

--

65%

75%

工作溫度

-25℃

--

85℃

存儲溫度

-40℃

-0℃

100℃
