主板常用接口 | |
USB | 2路USB口，一路OTG 2.0，另一路HOST 2.0 |
語音輸出 | 1路耳機左右聲道輸出，1路LANE OUT輸出 |
模擬語音輸入 | 8路麥克風輸入 |
數據語音輸入 | 8CH 陣列輸入 |
WIFI | 支持WIFI (AP6212) |
藍牙 | 1路4.0G 藍牙+BLE(AP6212) |
以太網 | 支持一路百兆以太網（RMII RTL8201F） |
顯示屏 | RGB666 最大支持720P |
觸摸屏 | 支持I2C觸摸屏 |
CAN | 1路SPI轉CAN MCP2515 |
RS485 | 1路RS485 |
RTC | HYM8563 RTC時鐘，功耗小于1uA |
UART | 4路TTL串口，UART1,UART2路可設置RS232 |
ADC | 4路ADC模擬輸入 |
GPIO | 8路GPIO |
I2C | 1路I2C |
系統升級 | 支持本地USB升級 |
主板常用接口 | |
USB | 2路USB口，一路OTG 2.0，另一路HOST 2.0 |
語音輸出 | 1路耳機左右聲道輸出，1路LANE OUT輸出 |
模擬語音輸入 | 8路麥克風輸入 |
數據語音輸入 | 8CH 陣列輸入 |
WIFI | 支持WIFI (AP6212) |
藍牙 | 1路4.0G 藍牙+BLE(AP6212) |
以太網 | 支持一路百兆以太網（RMII RTL8201F） |
顯示屏 | RGB666 最大支持720P |
觸摸屏 | 支持I2C觸摸屏 |
CAN | 1路SPI轉CAN MCP2515 |
RS485 | 1路RS485 |
RTC | HYM8563 RTC時鐘芯片，功耗小于1uA |
UART | 4路TTL串口，UART1,UART2路可設置RS232 |
ADC | 4路ADC模擬輸入 |
GPIO | 8路GPIO |
I2C | 1路I2C |
系統升級 | 支持本地USB升級 |
RP-RK3308 功能及驅動支持列表 | |
Buildroot | |
硬件功能 | |
RGB 接口 | √ |
USB OTG | √ |
GPIO | √ |
ADC按鍵 | √ |
SDIO AP6212 WIFI | √ |
UART AP6212 BT 4.2 | √ |
以太網 10M/100M | √ |
耳機 | √ |
lineout | √ |
串口 | √ |
RTC | √ |
I2S_4ch輸入 | |
USB2.0 | √ |
CAN | √ |
RS485 | √ |
總線驅動 | |
ADC 驅動 | √ |
PWM 驅動 | √ |
SDIO 驅動 | √ |
GPIO 驅動 | √ |
USB 驅動 | √ |
can驅動 | √ |
i2s驅動 | √ |
i2c驅動 | √ |
spi驅動 | √ |
項目 | 最小 | 典型 | 最大 | |
電源參數 | 電壓 | 3.4 | 5V | 5.5V |
紋波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
含底板電流測試 | 開機電流 | 15mA | 65mA | 125mA |
桌面靜態電流 | 55mA | |||
環境 | 相對濕度 | -- | 65% | 75% |
工作溫度 | -10℃ | -- | 60℃ | |
存儲溫度 | -30℃ | -0℃ | 100℃ | |
主板常用接口 | |
USB | 2路USB口，一路OTG 2.0，另一路HOST 2.0 |
語音輸出 | 1路耳機左右聲道輸出，1路LANE OUT輸出 |
模擬語音輸入 | 8路麥克風輸入 |
數據語音輸入 | 8CH 陣列輸入 |
WIFI | 支持WIFI (AP6212) |
藍牙 | 1路4.0G 藍牙+BLE(AP6212) |
以太網 | 支持一路百兆以太網（RMII RTL8201F） |
顯示屏 | RGB666 最大支持720P |
觸摸屏 | 支持I2C觸摸屏 |
CAN | 1路SPI轉CAN MCP2515 |
RS485 | 1路RS485 |
RTC | HYM8563 RTC時鐘，功耗小于1uA |
UART | 4路TTL串口，UART1,UART2路可設置RS232 |
ADC | 4路ADC模擬輸入 |
GPIO | 8路GPIO |
I2C | 1路I2C |
系統升級 | 支持本地USB升級 |
主板常用接口 | |
USB | 2路USB口，一路OTG 2.0，另一路HOST 2.0 |
語音輸出 | 1路耳機左右聲道輸出，1路LANE OUT輸出 |
模擬語音輸入 | 8路麥克風輸入 |
數據語音輸入 | 8CH 陣列輸入 |
WIFI | 支持WIFI (AP6212) |
藍牙 | 1路4.0G 藍牙+BLE(AP6212) |
以太網 | 支持一路百兆以太網（RMII RTL8201F） |
顯示屏 | RGB666 最大支持720P |
觸摸屏 | 支持I2C觸摸屏 |
CAN | 1路SPI轉CAN MCP2515 |
RS485 | 1路RS485 |
RTC | HYM8563 RTC時鐘芯片，功耗小于1uA |
UART | 4路TTL串口，UART1,UART2路可設置RS232 |
ADC | 4路ADC模擬輸入 |
GPIO | 8路GPIO |
I2C | 1路I2C |
系統升級 | 支持本地USB升級 |
RP-RK3308 功能及驅動支持列表 | |
Buildroot | |
硬件功能 | |
RGB 接口 | √ |
USB OTG | √ |
GPIO | √ |
ADC按鍵 | √ |
SDIO AP6212 WIFI | √ |
UART AP6212 BT 4.2 | √ |
以太網 10M/100M | √ |
耳機 | √ |
lineout | √ |
串口 | √ |
RTC | √ |
I2S_4ch輸入 | |
USB2.0 | √ |
CAN | √ |
RS485 | √ |
總線驅動 | |
ADC 驅動 | √ |
PWM 驅動 | √ |
SDIO 驅動 | √ |
GPIO 驅動 | √ |
USB 驅動 | √ |
can驅動 | √ |
i2s驅動 | √ |
i2c驅動 | √ |
spi驅動 | √ |
項目 | 最小 | 典型 | 最大 | |
電源參數 | 電壓 | 3.4 | 5V | 5.5V |
紋波 | -- | 50mV | ||
RTC (HYM8563) | 0.3uA | 0.9uA | 1.2uA | |
含底板電流測試 | 開機電流 | 15mA | 65mA | 125mA |
桌面靜態電流 | 55mA | |||
環境 | 相對濕度 | -- | 65% | 75% |
工作溫度 | -10℃ | -- | 60℃ | |
存儲溫度 | -30℃ | -0℃ | 100℃ | |

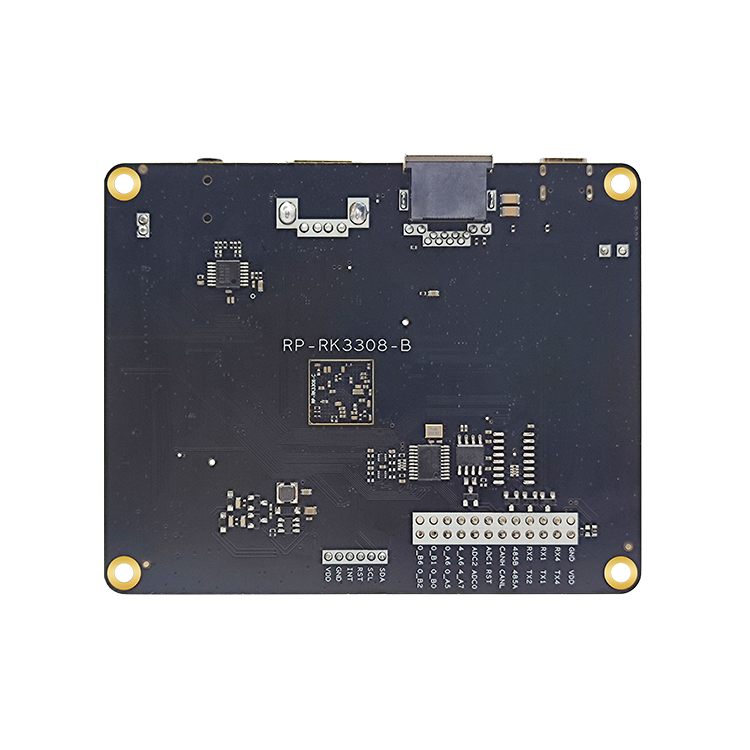

展示圖庫
