瑞芯微 RP-BOX-RK3566 擴展板

深圳市榮品電子科技有限公司

聯系方式: 0755-235747363

地址: 廣東省深圳市寶安區西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)

產品介紹

點擊立即購買RP-BOX-RK3566開源主板＞＞

CPU方框圖

方框圖

核心板方框圖

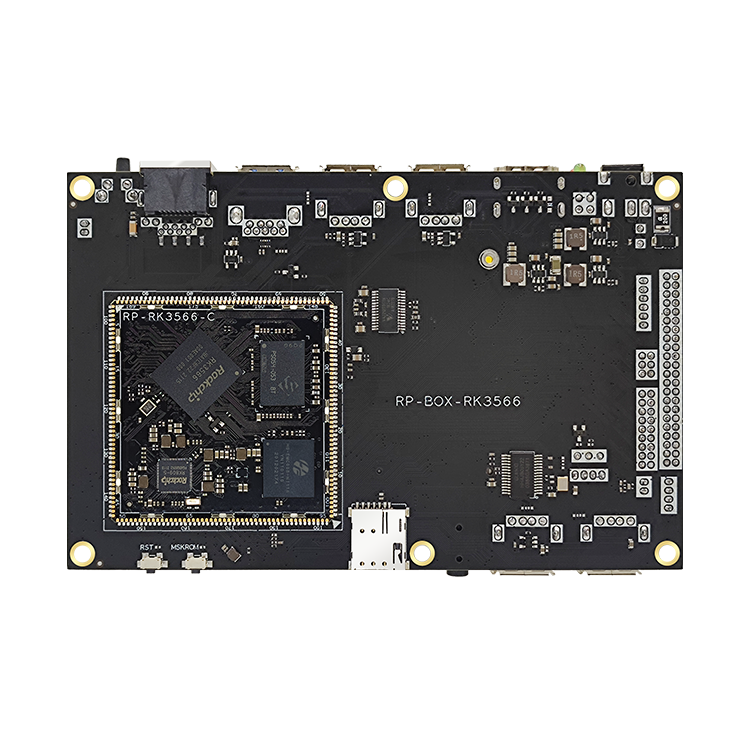

產品展示

PCB尺寸圖

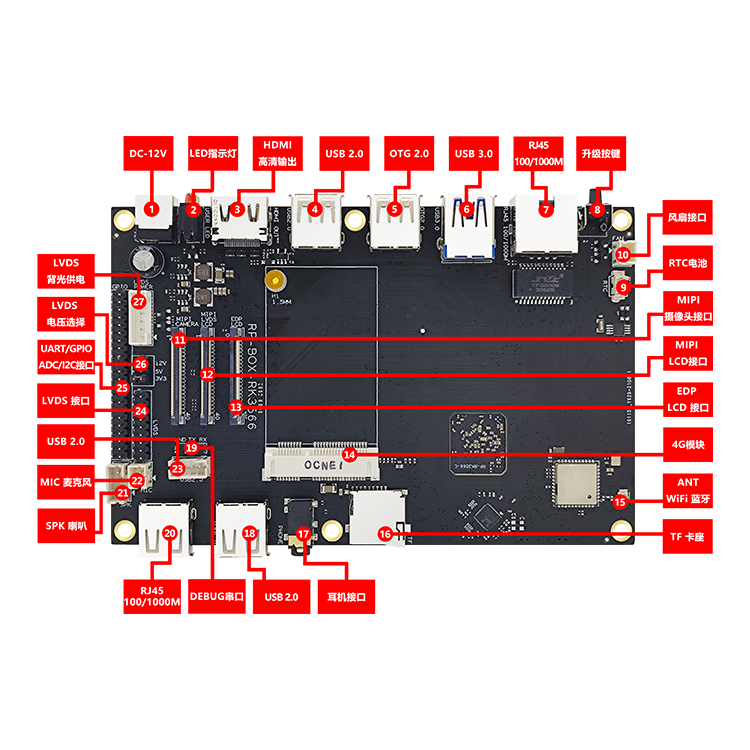

接口標識圖

硬件指標參數

主板尺寸	140mm長90mm寬14mm高
CPU	ROCKCHIP RK3566 四核A55 1.8GHz
NPU	0.8T 算力神經網絡單元
GPU	ARM G52 2EE
內存	LPDDR4標配2GB 選配4GB/8GB
存儲器	EMMC 5.1 標配8GB 選配32GB/64GB
電源管理	RK809-5
工作電壓	12V 2A以上
支持系統	Andriod 11/ Ubuntu1804+ROS/ Linux+QT5.14/Diban9
運行溫度	-10到+60度
壽命	連續運行壽命大于5年以上

常用接口

USB	HOST 6路USB口（5路外接，1路內插式）一路USB 3.0，另一路OTG2.0
串口	4路TTL 3.3V電平
SPI	3路SPI
I2C	2路I2C
ADC	2路ADC模擬輸入口
其他擴展接口	25路IO（復用串口及SPI）
HDMI輸出	HDMI 2.0 (可與MIPI/EDP/LVDS同顯)
MIPI DSI 顯示	支持4 lane 顯示接口最高1920x1200
eDP 顯示	2 lane 最高 1920x1080
LVDS顯示	支持單路6/8位 LVDS輸出最高1280x800
MIPI CSI 輸入	2路攝像頭可支持雙MIPI raw數據輸入
以太網	1路 10M/100M/1000M
語音輸出	1路耳機左右聲道輸出，二路喇叭輸出 5W/8歐
語音輸入	1路麥克風輸入
WIFI	WIFI 2.4G/5G 雙頻(AP6256)
藍牙	1路5.0G 藍牙+BLE(AP6256)
RTC	外掛RTC（HYM8563）功耗小于0.2uA
3G/4G	可內置4G功能,PCI-E 3G/4G上網
TF卡	支持TF卡
RTC實時時鐘	外置紐扣電池支持掉電時間保存(獨立 HYM8563)
系統升級	支持本地USB升級

功能及驅動支持列表

	Linux 4.19 Debian 9	Linux 4.19 Buildroot QT5.14	Linux 4.19 Ubuntu18.04	Linux 4.19 Ubuntu18.04
硬件外設驅動
HDMI 1080P顯示	√	√	√	√
MIPI顯示屏(5寸 720x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(7寸 720x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(8寸 800x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(10.1寸 800x1280加觸摸總成)	√	√	√	√
LVDS顯示屏(10.1寸 1024x600加觸摸總成)	√	√	√	√
eDP顯示屏(13.3寸 1920x1080加觸摸總成)	√	√	√	√
LED燈(進系統呼吸燈)	√	√	√	√
RTC(外掛HYM8563，掉電時間保存)	√	√	√	√
喇叭（底板可接5W/8歐嗽,播放聲音）	√	√	√	√
耳機（帶耳機檢測功能）	√	√	√	√
麥克風輸入	√	√	√	√
攝像頭USB接口(雙目或單目)	√	√	√	√
2.4G/5G 雙頻WIFI(AP6256 iperf測試)	√	√	√	√
2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件)	√	√	√	√
USB2.0 OTG 標準A口(主重設備切換，ADB/HOST)	√	√	√	√
USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)	√	√	√	√
USB2.0 HOST 排針式(2.0U盤/2.0 USB相機)	√	√	√	√
USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)	√	√	√	√
PCIE2.0	√	√	√	√
SATA2.0	√	√	√	√
千兆以太網1（RTL8211F LED指示燈及iperf測試）	√	√	√	√
調試串口（可收發，也可作為普通串口）	√	√	√	√
串口3/6/7/9（可正常收發數據）	√	√	√	√
TF卡（測試最大128G TF卡相互傳文件）	√	√	√	√
復位鍵（系統復位功能）	√	√	√	√
升級鍵（長按上電能進入燒寫模式）	√	√	√	√
4G通迅（移遠EC20 CAT1）	√	√	√	√
ADC0/1 排針引出數據讀取	√	√	√	√
SPI1/2/3 接收發送	√	√	√	√
總線驅動
PCIE 驅動	√	√	√	√
SPI 驅動	√	√	√	√
ADC 驅動	√	√	√	√
I2C 驅動	√	√	√	√
PWM 驅動	√	√	√	√
SDIO 驅動	√	√	√	√
GPIO 驅動	√	√	√	√
USB 驅動	√	√	√	√
軟件功能
.H264視頻編碼 1080P 100fps	√
.H264視頻解碼 4K 60fps	√
.H265視頻編碼 1080P 100fps	√
.H265視頻解碼 4K 60fps	√
USB打印機	√
USB升級	√	√	√	√
TF卡升級	√
OTA升級	√
序列號	√
MAC地址	√
體眠喚醒

電流參數表

項目		最小	典型	最大
電源參數	電壓	11V	12V	15V
	紋波		50mV
	3V RTC耗電		0.9uA
	開機電流	92mA	195mA	325mA
	桌面靜態電流		115mA
	開機電流	205mA	265mA	468mA
	桌面靜態電流		225mA
環境	相對濕度	--	65%	75%
	工作溫度	-10℃	--	60℃
	存儲溫度	-30℃	-0℃	100℃
