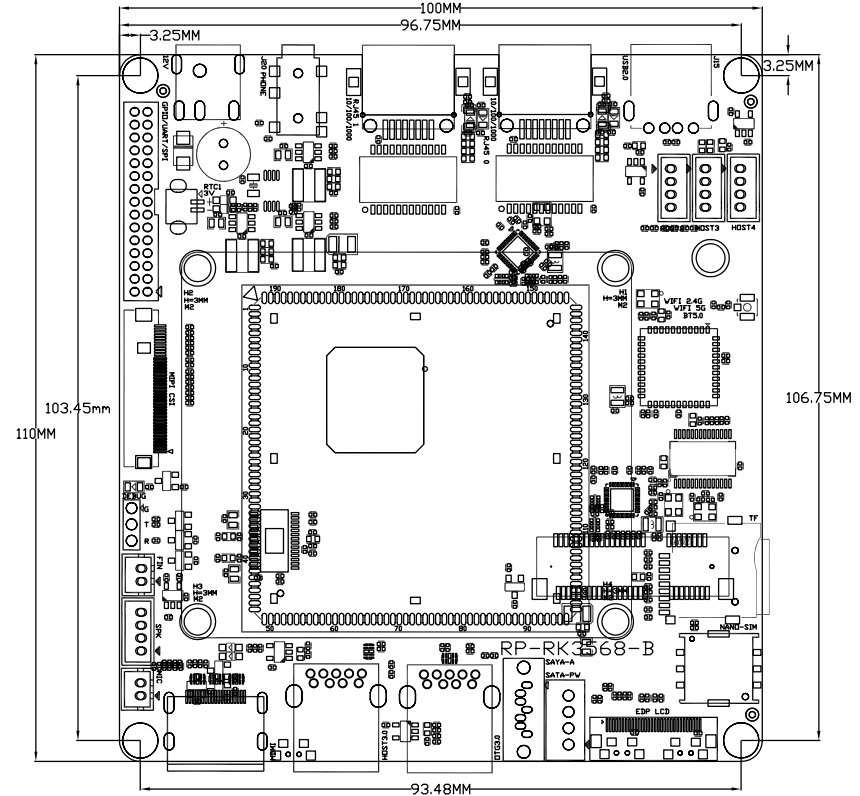

| 尺寸 | 100mm長*110mm寬*14mm高 |
| 連接方式 | 核心板+底板方式(郵票孔焊接) |
| CPU | ROCKCHIP RK3568 四核A55 |
| GPU | Mali G52 |
| 內存 | LPDDR4 標配2GB 選配4GB/8GB |
| 存儲器 | EMMC 5.1 標配8GB 選配16GB/32G/64G |
| 電源管理 | RK809-5 |
| 工作電壓 | 12V 2A以上 |
| 支持系統 | Andriod/Ubuntu/Linux |
| 運行溫度 | -10到+60度 |
| 壽命 | 連續運行壽命大于5年以上 |
| USB HOST2.0 | 4路USB，1路外接標準USB， 3路內接 |
| USB HOST3.0 | 2路外接標準USB 3.0接口，其中一路為OTG 3.0 |
| 串口 | 5路TTL串口，其中一路為DEBUG |
| HDMI顯示 | 1路HDMI顯示 支持1080P |
| EDP顯示 | 支持EDP顯示輸出 最高1080P |
| LVDS顯示 | 支持單路LVDS顯示輸出 最高1280x800 |
| MIPI DSI 顯示 | 2路 DSI顯示輸出 最高1200x1920 |
| MIPI CSI 輸入 | 2路CSI MIPI攝像頭接口 |
| 以太網 | 2路 以RGMII太網 10M/100M/1000M |
| 語音輸出 | 1路耳機左右聲道輸出，二路喇叭輸出 5W/8歐 |
| 語音輸入 | 1路麥克風輸入 |
| CAN | 2路CAN總線 |
| SATA | SATA 硬盤接口 |
| TF卡 | TF卡接口最大128G |
| WIFI | AP6256 2.4G/5G 雙頻WIFI |
| 藍牙 | AP6256 2.4G 藍牙 5.0 |
| SPI | 1路SPI接口 |
| I2C | 2路I2C接口 |
| GPS | 外置GPS（可選） |
| ADC | 8路ADC輸入 |
| 3G/4G | 4G功能,PCI-E 3G/4G上網 |
| RTC實時時鐘 | HYM8563 外置紐扣電池支持掉電時間保存 |
| 系統升級 | 支持本地USB升級 |
Android 11.0 Linux4.19 | Linux 4.19 Debia | Linux 4.19 Buildroot QT5.14 | 備注 | |
| 硬件功能 | ||||
| HDMI 1080P顯示 | √ | √ | √ | |
| MIPI顯示屏(5.5寸 720x1280加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(5.5寸 1080x1920加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(7寸 1024x600加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(7寸 1200x1920加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(8寸 800x1280加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(10.1寸 800x1280加觸摸總成) | √ | √ | √ | |
| MIPI顯示屏(10.1寸 1920x1200加觸摸總成) | √ | √ | √ | |
| LVDS顯示屏(10.1寸 1024x600加觸摸總成) | √ | √ | √ | |
| eDP顯示屏(13.3寸 1920x1080加觸摸總成) | √ | √ | √ | |
| LED燈(進系統呼吸燈 | √ | √ | √ | |
| RTC(外掛HYM8563，掉電時間保存) | √ | √ | √ | |
| 喇叭（底板可接5W/8歐嗽,播放聲音） | √ | √ | √ | |
| 耳機（帶耳機檢測功能） | √ | √ | √ | |
| 麥克風輸入 | √ | √ | √ | |
| 攝像頭USB接口(雙目或單目) | √ | √ | √ | |
| 2.4G/5G 雙頻WIFI(AP6256 iperf測試) | √ | √ | √ | |
| 2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件) | √ | √ | √ | |
| USB3.0 OTG 標準A口(主重設備切換，ADB/HOST) | √ | √ | √ | |
| USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機) | √ | √ | √ | |
| USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機) | √ | √ | √ | |
| USB2.0 HOST 排針式(2.0U盤/2.0 USB相機) | √ | √ | √ | |
| PCIE3.0 | ||||
| PCIE2.0 | ||||
| SATA2.0 | √ | √ | √ | |
| 千兆以太網0（RTL8211F LED指示燈及iperf測試） | √ | √ | √ | |
| 千兆以太網1（RTL8211F LED指示燈及iperf測試） | √ | √ | √ | |
| 調試串口（可收發，也可作為普通串口） | √ | √ | √ | |
| 串口0/3/4/7/9（可正常收發數據） | √ | √ | √ | |
| TF卡（測試最大128G TF卡相互傳文件） | √ | √ | √ | |
| 復位鍵（系統復位功能） | √ | √ | √ | |
| 升級鍵（長按上電能進入燒寫模式） | √ | √ | √ | |
| 4G通迅（移遠EC20 CAT1） | √ | √ | √ | |
| GPS+北斗 | √ | √ | √ | |
| ADC0/1/2/3/4/5/6/7 排針引出 數據讀取 | √ | √ | √ | |
| SPI0/1 接收發送 | √ | √ | √ | |
| CAN1/2 接收發送 | √ | √ | √ | |
| 總線驅動 | ||||
| PCIE 驅動 | √ | √ | √ | |
| SPI 驅動 | √ | √ | √ | |
| ADC 驅動 | √ | √ | √ | |
| I2C 驅動 | √ | √ | √ | |
| PWM 驅動 | √ | √ | √ | |
| SDIO 驅動 | √ | √ | √ | |
| GPIO 驅動 | √ | √ | √ | |
| USB 驅動 | √ | √ | √ | |
| 軟件功能 | ||||
| .H264視頻編碼 1080P 100fps | √ | |||
| .H264視頻解碼 4K 60fps | √ | |||
| .H265視頻編碼 1080P 100fps | √ | |||
| .H265視頻解碼 4K 60fps | √ | |||
| USB打印機 | √ | |||
| USB升級 | √ | √ | √ | |
| TF卡升級 | √ | |||
| OTA升級 | √ | |||
| 恢復出廠設置 | √ | |||
| 序列號 | √ | |||
| MAC地址 | √ | |||
| 體眠喚醒 | √ | |||
| 項目 | 最小 | 典型 | 最大 | |
| 電源參數 | 電壓 | 11V | 12V | 15V |
| 紋波 | 50mV | |||
| 3V RTC耗電 | 0.9uA | |||
主板電流測試 (未接其它外設) | 開機電流 | 110mA | 110mA | 355mA |
| 桌面靜態電流 | 135mA | |||
主板電流測試 接7寸1024x600 | 開機電流 | 245mA | 295mA | 498mA |
| 桌面靜態電流 | 245mA | |||
| 環境 | 相對濕度 | -- | 65% | 75% |
| 工作溫度 | -10℃ | -- | 60℃ | |
| 存儲溫度 | -30℃ | -0℃ | 100℃ | |
| 尺寸 | 100mm長*110mm寬*14mm高 |
